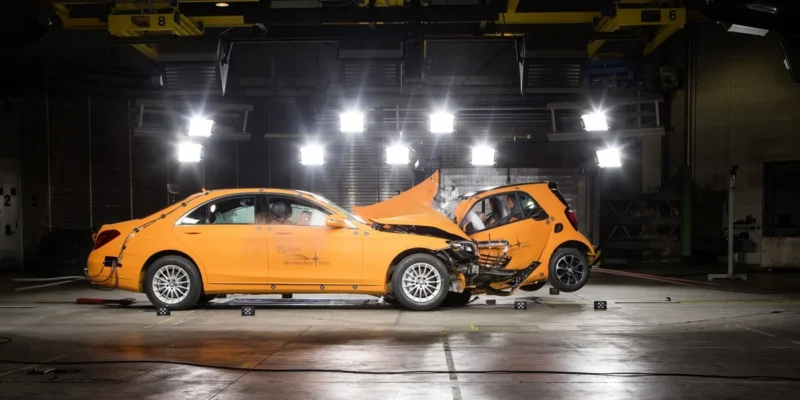

Кадри краш-тестів часто виглядають просто: автомобіль розганяється, врізається в бар’єр, подушки розкриваються, а манекени різко рухаються вперед. Але за кількома секундами відео стоїть величезний масив даних. Манекен у такому випробуванні — не гумова копія людини, а складний вимірювальний прилад, створений для повторюваного відтворення людської біомеханіки.
Чому не можна оцінити безпеку лише по кузову
Після удару автомобіль може виглядати страшно пошкодженим і водночас добре захистити салон. Це не суперечність. Передні деформаційні зони спеціально створені, щоб поглинати енергію шляхом контрольованого зминання.
Набагато важливіше, що відбувається з простором навколо людей і які прискорення передаються тілу. Саме тому оцінка краш-тесту включає не лише фотографії кузова, а десятки каналів вимірювань.
Що знаходиться всередині манекена
У різних типах манекенів набір обладнання відрізняється, але датчики можуть вимірювати прискорення голови, сили й моменти в шиї, деформацію грудної клітки, навантаження на таз, стегна, коліна та гомілки.
Під час удару інформація записується з дуже високою частотою. Інженери отримують не просто максимальну цифру, а графік навантаження в часі: наскільки різко воно виникло, як довго тривало та як рухалося тіло.
Навіщо існує багато різних манекенів
Люди мають різний зріст, масу й пропорції, тому одного «середнього чоловіка» недостатньо для повної оцінки. У випробуваннях використовують манекени різних розмірів, а також спеціальні моделі для дітей і бокових ударів.
Окремі програми безпеки поступово розширюють набір антропометричних моделей, щоб краще враховувати різноманітність пасажирів. Адже ремінь і подушка можуть по-різному взаємодіяти з людиною різної комплекції.
Голова: важлива не лише сила удару
Датчики в голові вимірюють прискорення у кількох напрямках. На основі цих даних розраховують показники, пов’язані з ризиком травм. Важливо не лише те, чи вдарилася голова об тверду поверхню, а й наскільки різко вона змінила швидкість.
Саме тому подушка безпеки повинна розкритися за дуже короткий час і зустріти людину в потрібний момент. Запізнення або неправильна траєкторія ременя можуть серйозно змінити результат.
Грудна клітка та ремінь безпеки
Ремінь має втримати тіло, але не створити надмірного локального навантаження. Сучасні системи використовують переднатягувачі, які швидко прибирають слабину, та обмежувачі зусилля, що дозволяють контрольовано зменшити пікове навантаження на грудну клітку.
Манекен вимірює деформацію грудної клітки та інші параметри, а високошвидкісні камери показують, як саме тіло взаємодіяло з ременем і подушкою.
Чому положення сидіння таке важливе
Краш-тест виконується з чітко заданою посадкою. У реальному житті водій, який сидить надто близько до керма, сильно відхилений назад або неправильно проводить ремінь, може опинитися в умовах, яких система утримання не очікувала.
Подушки та ремені розраховані як комплекс. Саме тому ремінь потрібно пристібати навіть в автомобілі з великою кількістю подушок безпеки.
Що перевіряють при боковому ударі
Тут простору для поглинання енергії значно менше, ніж спереду. Двері й стійка знаходяться близько до людини, тому особливе значення мають бокові подушки, шторки, конструкція порога та центральної частини кузова.
Бокові манекени мають датчики в зонах ребер, таза та інших ділянках, які найбільше ризикують отримати пряме навантаження.
Чому один краш-тест не розповідає все
Реальні ДТП відрізняються кутом, швидкістю, масою іншого автомобіля й десятками інших факторів. Тому сучасні рейтингові програми використовують кілька сценаріїв: фронтальні удари з різним перекриттям, бокові випробування, удари об стовп, оцінку захисту пішоходів і роботу систем запобігання аваріям.
Манекен — лише частина сучасної методики
Фізичні випробування доповнюються комп’ютерним моделюванням. Віртуальні моделі людського тіла дозволяють аналізувати те, що складно виміряти традиційним манекеном, і досліджувати більше варіантів аварій ще до виготовлення серійного автомобіля.
Тому краш-тест — це не шоу зі знищенням нової машини. Це контрольований експеримент, де кожен рух голови, грудної клітки та колін перетворюється на дані. Саме ці дані дозволяють інженерам змінювати кузов, ремені, подушки й сидіння так, щоб у реальній аварії дорогоцінні сантиметри деформації та мілісекунди спрацювання працювали на користь людини.
