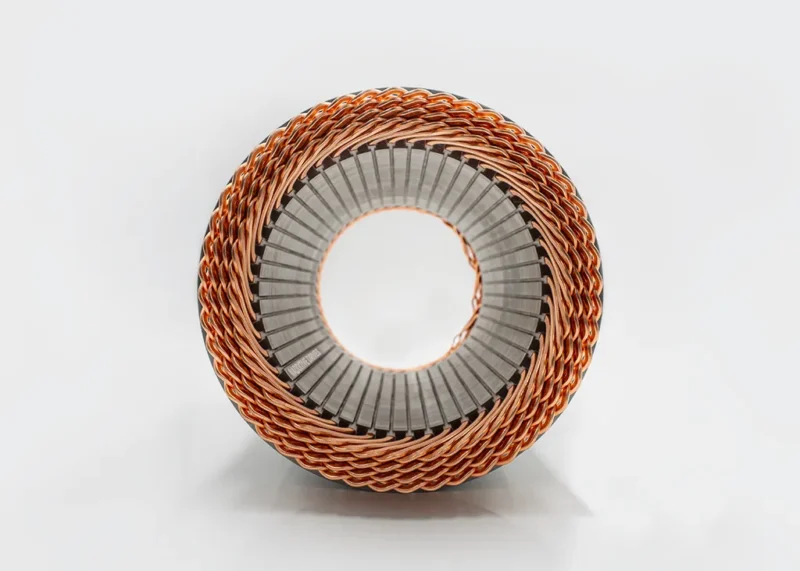

Якщо розібрати сучасний електромотор Porsche Taycan, усередині статора можна побачити не звичайні клубки тонкого мідного дроту, а акуратні прямокутні провідники, зігнуті у формі шпильок для волосся. Саме звідси походить назва Hairpin Winding.
Головна ідея — заповнити пази статора більшою кількістю міді й зробити обмотку максимально точною та повторюваною.
Чому круглий дріт залишає порожнечі
Якщо багато круглих проводів укласти поруч, між ними неминуче залишаються проміжки. Частина об’єму паза статора не працює.
Прямокутний провідник можна розмістити значно щільніше, майже як цеглини в стіні. Коефіцієнт заповнення міддю зростає.
Більше міді означає можливість передавати більший струм або зменшити розміри мотора при тій самій потужності.
Як збирають hairpin-обмотку
Мідні заготовки формують у U-подібні елементи, вставляють у пази статора, а їхні кінці з іншого боку згинають і зварюють у потрібну електричну схему.
Процес добре підходить для автоматизованого виробництва: кожен елемент має точну геометрію й укладається в задане місце.
Це відрізняється від традиційної намотки довгого гнучкого дроту.
Які переваги отримує мотор
Вища щільність міді допомагає підвищити питому потужність і ефективність. Короткі й точно сформовані провідники також дозволяють краще контролювати тепловідведення.
Для спортивного EV це особливо важливо: мотор має не просто видати велику пікову потужність, а повторювати її кілька разів без перегріву.
Саме тому Porsche використав hairpin-технологію в електроприводі Taycan.
Чому це не ідеальне рішення для всіх
На дуже високих частотах великий прямокутний провідник сильніше страждає від skin effect та інших електромагнітних втрат. Конструкторам доводиться ретельно підбирати розміри сегментів і схему з’єднання.
Виробництво також потребує точного формування та якісного лазерного зварювання великої кількості контактів.
Тому hairpin — не просто «товстіший дріт». Це складна виробнича технологія, яка дозволяє перетворити більшу частину внутрішнього об’єму електромотора на реально працюючу мідь.
Щільніше заповнення міді також допомагає зменшити електричний опір обмотки. Менший опір означає менше тепла при тому самому струмі, а отже — вищу ефективність або більшу допустиму потужність.
Hairpin-технологія добре поєднується з масовим виробництвом, але вимагає дуже точного контролю кожного зварного стику. Один поганий контакт у великій серії може стати слабким місцем усього статора, тому якість автоматизованого зварювання критична.
Ще один плюс hairpin — повторюваність від мотора до мотора. Робот може формувати й вставляти однакові мідні елементи з дуже малою похибкою. Для масового виробництва це означає стабільні електричні параметри, що особливо важливо, коли тисячі моторів мають працювати однаково.
У спортивному електромоторі важлива й повторюваність характеристик після нагрівання. Hairpin-обмотка дозволяє краще моделювати теплові потоки та охолодження статора, тому інженери точніше прогнозують, скільки потужності мотор зможе видавати не одну секунду, а протягом тривалішого часу.
